Какие испытания проводит электролаборатория: обзор основных видов работ

Автоматический выключатель может исправно щёлкать рычагом, розетка - выдавать привычные 230 В, а кабель - не иметь заметных повреждений. Всё это ещё не означает, что электроустановка безопасна. Ослабленный контакт нагревается только под нагрузкой, повреждённая изоляция проявляет себя при повышенном испытательном напряжении, а неправильно выбранный автомат может не отключить аварийный участок вовремя.

Электролаборатория проверяет не наличие электричества, а способность электроустановки работать без пожара, поражения током и внеплановой остановки оборудования. В основной набор работ входят измерение сопротивления изоляции, проверка заземления и металлосвязи, измерение петли «фаза-нуль», испытание УЗО и автоматических выключателей. Для кабельных линий, трансформаторов и распределительных устройств применяют дополнительные методы.

Объём проверки зависит от назначения объекта, класса напряжения, схемы заземления и причины проведения работ. Испытания после монтажа отличаются от периодических измерений, а поиск неисправности - от приёмки новой линии. Поэтому универсального набора из трёх замеров, одинакового для квартиры, цеха и подстанции, не существует.

Электролаборатория должна работать в пределах заявленной области испытаний, использовать поверенные приборы и фиксировать исходные данные, условия измерений и полученные результаты. Один лист с итоговой отметкой «соответствует» без схем, номеров приборов и фактических значений не даёт полноценного представления о состоянии установки.

С чего начинается обследование

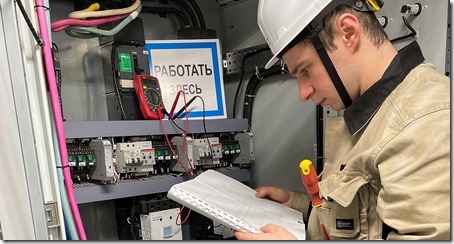

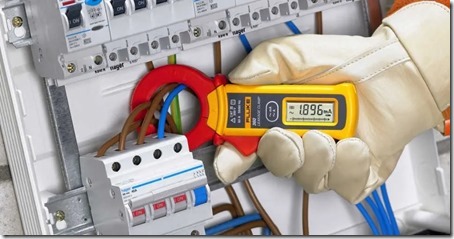

До подключения измерительных приборов специалисты изучают однолинейные схемы, проект, акты скрытых работ, паспорта оборудования и предыдущие протоколы. Затем проводят визуальный осмотр. Это не формальность: часть дефектов бессмысленно искать мегомметром, если кабель повреждён механически, защитный проводник отсоединён, а номинал автомата не соответствует сечению линии.

Во время осмотра проверяют маркировку цепей, состояние оболочек и контактных соединений, наличие защитных проводников, разделение шин N и PE, доступность аппаратов отключения. Отдельное внимание уделяют следам перегрева: потемневшей изоляции, оплавленным корпусам, изменению цвета меди и характерному запаху нагретого пластика.

Важно: обнаруженный при осмотре обрыв PE-проводника нельзя «компенсировать» хорошим сопротивлением изоляции. Разные испытания контролируют разные защитные меры и не заменяют друг друга.

Основные виды измерений и испытаний

Вид работы	Что проверяют	Какие дефекты выявляют	Что отражают в протоколе
Сопротивление изоляции	Состояние изоляции жил относительно друг друга и земли	Увлажнение, старение, загрязнение, механические повреждения	Испытательное напряжение, измеренное сопротивление, цепи и условия проверки
Металлосвязь	Непрерывность защитных проводников и соединений	Обрывы, плохие контакты, отсутствие присоединения корпусов к PE	Точки измерений и сопротивление проверенной цепи
Сопротивление заземлителя	Характеристики заземляющего устройства	Коррозию электродов, разрывы соединений, недостаточный контакт с грунтом	Метод, схема электродов, результат, состояние грунта и погодные условия
Петля «фаза-нуль»	Полное сопротивление аварийной петли и ожидаемый ток короткого замыкания	Завышенное сопротивление линии, слабые контакты, риск несвоевременного отключения	Импеданс петли, расчётный ток КЗ, параметры защитного аппарата
Испытание УЗО	Фактический ток и время срабатывания	Залипание механизма, неверное подключение, несоответствие характеристик	Тип УЗО, In, испытательный ток и время отключения

Измерение сопротивления изоляции

Проверку выполняют мегомметром после отключения напряжения и отсоединения оборудования, которое может быть повреждено испытательным воздействием. Электронные блоки, частотные преобразователи, светодиодные драйверы, ограничители перенапряжений и чувствительная автоматика требуют особого порядка подготовки цепи.

Для низковольтных установок значения выбирают по типу цепи. Например, в таблице 6.1 ГОСТ Р 50571.16-2019 для цепей до 500 В, кроме SELV и PELV, предусмотрено испытательное напряжение постоянного тока 500 В и минимальное сопротивление изоляции 1 МОм. Для SELV и PELV применяют 250 В и порог 0,5 МОм. Однако проект, инструкция изготовителя или профильный стандарт могут устанавливать иные требования.

Само прохождение минимального порога не всегда означает хорошее состояние линии. Если сопротивление одинаковых кабелей заметно различается или показатель быстро падает при повторных измерениях, это повод искать влагу, загрязнение либо локальное повреждение. В эксплуатации особенно полезно сравнение с предыдущими протоколами: динамика часто информативнее одиночной цифры.

Проверка непрерывности защитной цепи

Металлосвязь проверяют между главной заземляющей шиной, PE-шинами, корпусами щитов, металлическими оболочками, лотками и открытыми проводящими частями оборудования. Задача - подтвердить, что ток повреждения действительно получит предусмотренный путь, а не остановится на окрашенном болтовом соединении или оборванной перемычке.

Измерение проводят прибором для малых сопротивлений с учётом сопротивления щупов. Результат оценивают вместе с длиной, сечением и материалом проводника. Формальный подход по принципу «контакт есть - значит всё исправно» здесь неприемлем: соединение может прозваниваться обычным мультиметром, но иметь повышенное переходное сопротивление и нагреваться при аварийном токе.

Испытание заземляющего устройства

Сопротивление заземлителя измеряют трёх- или четырёхпроводным методом с выносными электродами, клещевым способом либо селективным методом - выбор зависит от конфигурации объекта. При классической схеме важно правильно разместить потенциальный и токовый электроды, исключить влияние подземных коммуникаций и проверить устойчивость результата при смещении зонда.

Распространённая ошибка - считать 4 Ом универсальной нормой. Такой нормы для всех объектов нет. Допустимое значение зависит от системы заземления, напряжения, параметров источника питания и назначения установки. Например, ПУЭ приводит отдельные требования к заземлению нейтралей источников в сетях 660, 380 и 220 В, но механически переносить эти цифры на любой контур здания нельзя.

Практический момент: результат измерения заземлителя зависит от влажности и сезонного состояния грунта. Поэтому в протоколе нужны дата, погодные условия и применённый метод. Число без контекста трудно корректно сравнивать с прошлогодним измерением.

Петля «фаза-нуль» и автоматическое отключение питания

При повреждении изоляции фаза может попасть на металлический корпус. Чтобы автоматический выключатель отключил цепь за допустимое время, ток короткого замыкания должен быть достаточным. Электролаборатория измеряет полное сопротивление петли и определяет ожидаемый ток КЗ, после чего сопоставляет его с времятоковой характеристикой защитного аппарата.

Здесь важен не только номинал автомата. Выключатели с характеристиками B, C и D имеют разные диапазоны мгновенного расцепления. Аппарат C16 и D16 при одинаковом номинальном токе предъявляет разные требования к току короткого замыкания. Если петля имеет слишком большое сопротивление, отключение может перейти в тепловую область и занять недопустимо долгое время.

Проверка УЗО и дифференциальных автоматов

Кнопка «Тест» подтверждает лишь работу встроенной проверочной цепи. Испытательный прибор создаёт контролируемый дифференциальный ток и измеряет фактическое время отключения. В зависимости от методики проводят проверки при долях и кратностях номинального отключающего дифференциального тока In, а также при разных начальных полупериодах.

Перед оценкой результата учитывают тип устройства - AC, A, F, B, обычное или селективное. Например, селективное УЗО специально имеет выдержку времени, поэтому сравнивать его с обычным аппаратом по одному и тому же пределу некорректно. Дополнительно проверяют соответствие подключения: объединение N и PE после УЗО либо общий нулевой проводник двух групп часто вызывает ложные срабатывания.

Испытание автоматических выключателей

Прогрузка автоматов показывает, срабатывают ли тепловой и электромагнитный расцепители при заданном токе. Испытание особенно актуально для вводных и силовых выключателей, аппаратов после длительной эксплуатации, а также для оборудования с регулируемыми расцепителями. Проверка одного лишь механизма включения не даёт ответа о состоянии защитной характеристики.

Для автоматов в литом корпусе и воздушных выключателей могут применяться первичное токовое испытание, вторичная инжекция в электронный расцепитель и проверка настроек. Эти методы решают разные задачи. Первичная прогрузка охватывает всю токовую цепь аппарата, тогда как вторичная проверка преимущественно оценивает электронный блок и логику отключения.

Дополнительные работы на промышленных объектах

На предприятиях программа шире бытового набора. Измеряют сопротивление обмоток трансформаторов постоянному току, коэффициент трансформации, сопротивление контактов коммутационных аппаратов. Проверяют релейную защиту, цепи управления, блокировки, сигнализацию, электродвигатели и кабельные линии повышенным напряжением.

Метод испытания силового кабеля выбирают по конструкции изоляции. Подход, приемлемый для кабеля с бумажно-пропитанной изоляцией, нельзя автоматически применять к линии из сшитого полиэтилена. Для СПЭ-кабелей используют методы, предусмотренные изготовителем и профильной документацией, включая испытания напряжением сверхнизкой частоты. Диагностика тангенса угла диэлектрических потерь и частичных разрядов даёт дополнительную информацию, но не всегда входит в обязательный приёмочный объём.

Тепловизионное обследование проводят на работающем оборудовании при достаточной нагрузке. Оно помогает увидеть перегретые контакты, перекос фаз, локальный нагрев шин и перегрузку аппаратов. Однако тепловизор не заменяет электрические измерения: холодный щит без нагрузки может скрыть серьёзный дефект.

Как проходит работа: от программы до протокола

Подготовка

Сначала определяют границы электроустановки и составляют программу. Уточняют, какие цепи можно отключить, где находятся чувствительные потребители, имеются ли резервные источники и обратное питание. Для действующего производства согласуют окна отключения и безопасный порядок доступа.

Измерения

После организационных и технических мероприятий выполняют испытания по утверждённой последовательности. Результаты фиксируют непосредственно на объекте с привязкой к щиту, линии, аппарату или точке подключения. Обезличенная запись «розетки - норма» практически бесполезна при последующем ремонте.

Анализ и оформление

Полученные значения сравнивают с требованиями проекта, инструкций изготовителей, ПУЭ, ГОСТ Р 50571.16-2019 и других документов, применимых к конкретной установке. Для эксплуатации потребительских электроустановок также учитывают Правила, утверждённые приказом Минэнерго России № 811. Итоговый комплект обычно включает титульные данные, перечень приборов, схемы или ведомости точек, протоколы и перечень выявленных дефектов.

Памятка перед заказом испытаний

• Подготовить однолинейные схемы, проект и предыдущие протоколы, если они сохранились.
• Уточнить причину проверки: ввод после монтажа, периодические испытания, реконструкция, авария или поиск дефекта.
• Согласовать возможность отключения линий и предупредить о наличии ИБП, генераторов, солнечных инверторов и других источников обратного питания.
• Проверить, входят ли необходимые работы и класс напряжения в область деятельности лаборатории.
• Запросить сведения о поверке измерительных приборов и составе выдаваемой технической документации.
• Передать актуальные номиналы и настройки защитных аппаратов, особенно если применяются регулируемые электронные расцепители.
• После получения отчёта сопоставить номера щитов и линий с фактической маркировкой, а дефекты разделить по срочности устранения.

Критически важно: измерение сопротивления изоляции и ряд других испытаний проводят на отключённых, проверенных на отсутствие напряжения цепях. Наличие генератора, ИБП или ошибочной перемычки способно создать обратное питание. Этот риск необходимо выявить до начала работ.

Когда нужны повторные измерения

Фиксированного срока, одинакового для всех электроустановок, нет. Периодичность определяют нормативные требования, документация изготовителей, категория помещения, условия среды и решение ответственного за электрохозяйство. Пыль, сырость, высокая температура, химически активная атмосфера и вибрация ускоряют старение оборудования.

Внеплановая проверка оправдана после короткого замыкания, затопления, пожара, реконструкции щита, замены кабелей, переноса оборудования или систематического срабатывания защиты. Если автомат начал отключаться без очевидной причины, увеличивать его номинал до выяснения причин опасно: проблема может быть в перегрузке, плохом контакте или повреждении изоляции.

Что в итоге даёт электролаборатория

Качественное обследование превращает абстрактную оценку «электрика вроде работает» в набор проверяемых данных. Видно, где изоляция приблизилась к предельному состоянию, какой автомат не обеспечивает требуемое отключение, у какого соединения нарушена металлосвязь и насколько стабильно работает УЗО.

Главная ценность испытаний - не протокол сам по себе, а возможность принять конкретное техническое решение: оставить оборудование в работе, подтянуть соединение, заменить аппарат, отремонтировать линию или вывести опасный участок из эксплуатации. При обсуждении результатов полезно задавать вопросы по каждому отклонению и сохранять протоколы для сравнения при следующем обследовании. Практический опыт эксплуатации и примеры нестандартных дефектов можно добавить в комментариях - такие случаи нередко помогают точнее оценивать похожие ситуации.
